Équipement de coupe hydraulique de sécurité VDE 0105 85mmØ 625 Bar

Caractéristiques de l'équipement de coupe hydraulique de sécurité VDE 625 Bar

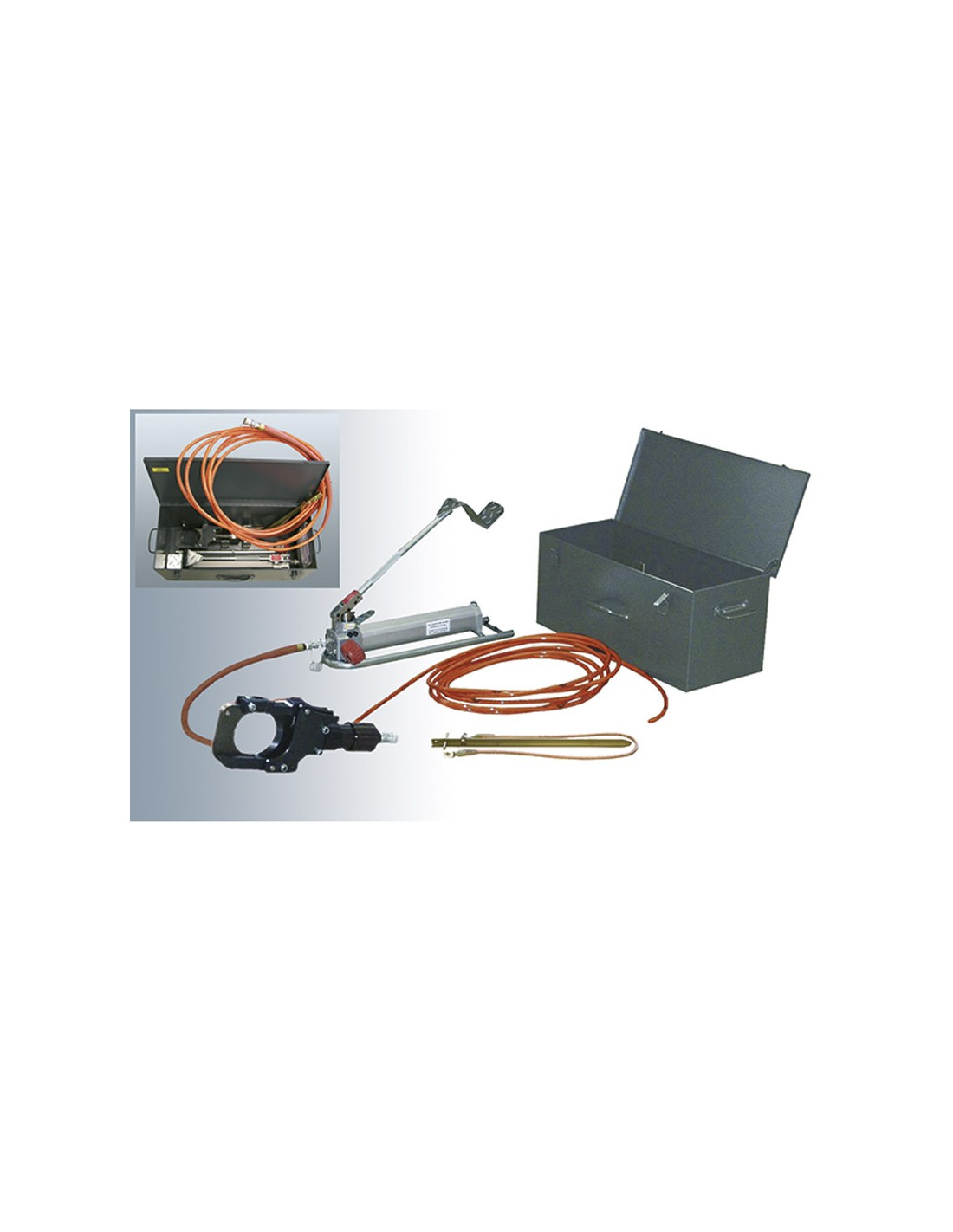

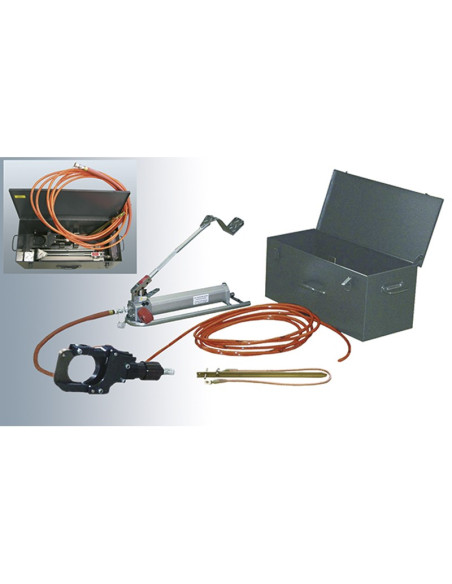

Cet équipement de coupe pour câbles moyenne et basse tension est doté de :

Tuyau hydraulique (10 m) équipé d'une isolation pour assurent la sécurité
Pompe avec manomètre pour contrôler le niveau de pression exercée.
Lames résistantes de 12 mm d'épaisseur avec un guide dimensionné, qui s'ouvriront lorsque toute la pression sera expulsée, obtenant ainsi la précision maximale

Le dispositif de coupe de câble est homologué selon VDE 0105 partie 100, sec. 6.2.3. et 6.2.4. pour couper des câbles basse et moyenne tension pouvant être sous tension nominale jusqu'à 60 kV AC. Si un câble sous tension est coupé par inadvertance, il n'y a aucun danger pour l'utilisateur. Le flexible hydraulique haute pression spécial de 10 m de long, qui relie la pompe à la tête de coupe, garantit une sécurité maximale grâce à son pouvoir isolant. Un contrôle du processus de coupe s'effectue en observant le manomètre sur la pompe, car la tête de coupe n'est pas visible pendant la coupe du câble. L'outil de coupe a été testé à plusieurs reprises sur des conducteurs de réseau existants. La plage de coupe atteint 85 mm. Les lames de coupe de 12 mm d'épaisseur sont fabriquées en acier à outils très résistant, forgé et poli, et donc sans usure. Un guide-lame fortement dimensionné garantit une grande stabilité mécanique. Une séparation sûre du câble est également garantie en cas de court-circuit, car les lames se chevauchent d'env. 20mm. Les éléments de coupe s'ouvrent automatiquement après la décompression. La pression d'éclatement du flexible haute pression est de 2700 bars. La protection contre la surpression de la pompe est réglée à 625 bars.
