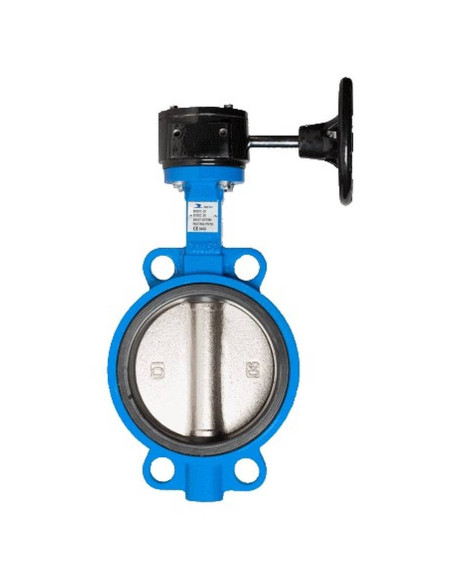

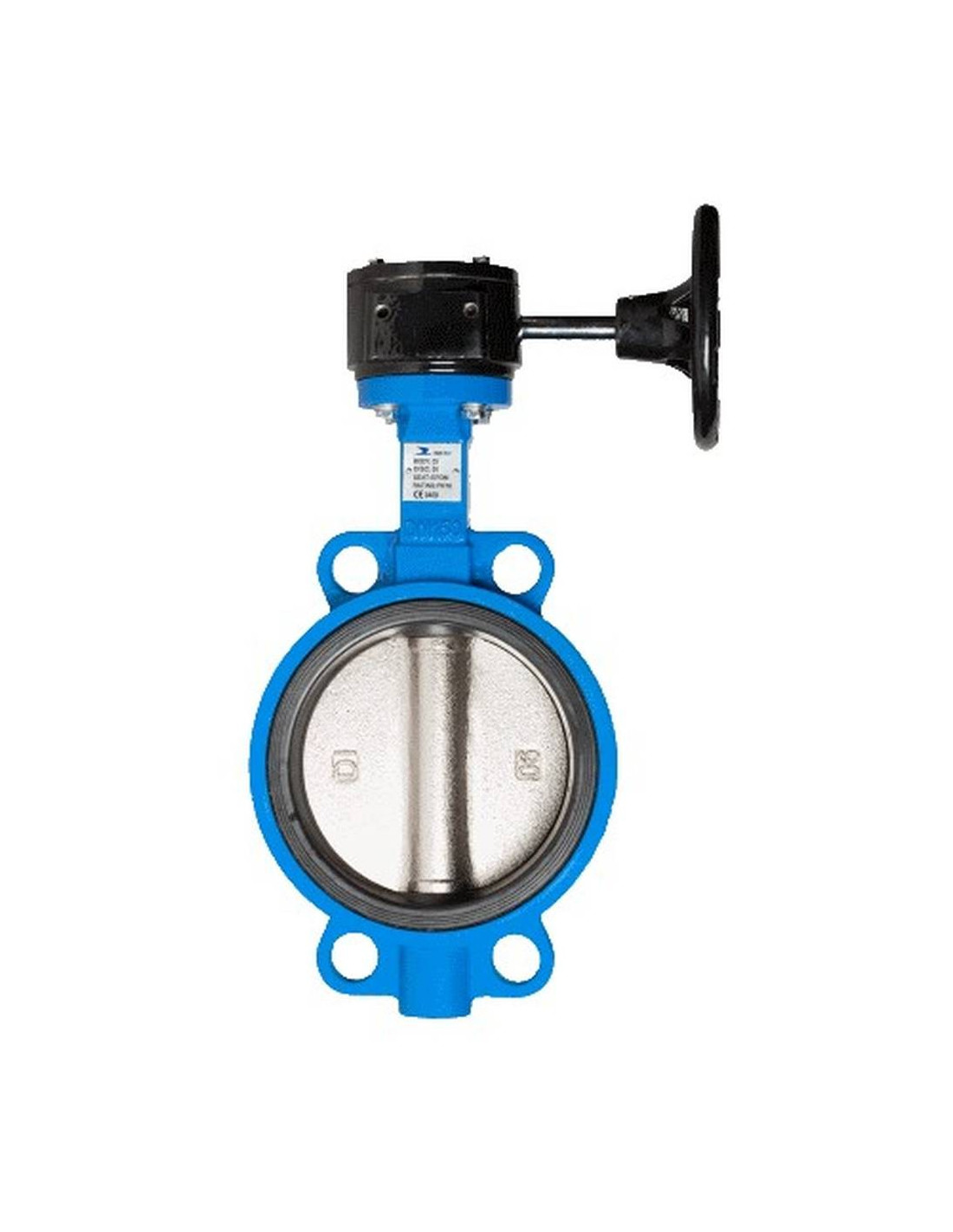

Vanne papillon réducteur type plaquette PN16 fonte ductile (disque ductile)

En plus d'avoir un disque ductile, cette vanne papillon de type Wafer est compatible avec les canalisations PN16.

Caractéristiques de la vanne papillon réductrice PN16 de type plaquette en fonte ductile (disque ductile)

La fonte ductile incorpore du fer dans tout le corps de la vanne pour améliorer son niveau de résistance et sa durée.
Sa conception intègre un régulateur manuel.
Pression de service maximale de 16 Bar pour être compatible avec les canalisations PN16.

APPLICATIONS

• Les vannes papillon Wafer sont des vannes quart de tour rotatives et bidirectionnelles.
• Ils sont principalement utilisés pour interrompre le flux et pour sa régulation.
• Conception simple, légère et compacte.

CARACTÉRISTIQUES GÉNÉRALES

• Conçu selon les normes EN 593 et ​​EN 12516.
• Montage dans les deux sens, EN 12266-1
• Longueur de montage selon EN 558-1 série 20.
• Disque usiné en périphérie offrant moins de résistance.
• Fermeture scellée.
• Il dispose de 3 joints toriques pour garantir un fonctionnement correct sous pression.

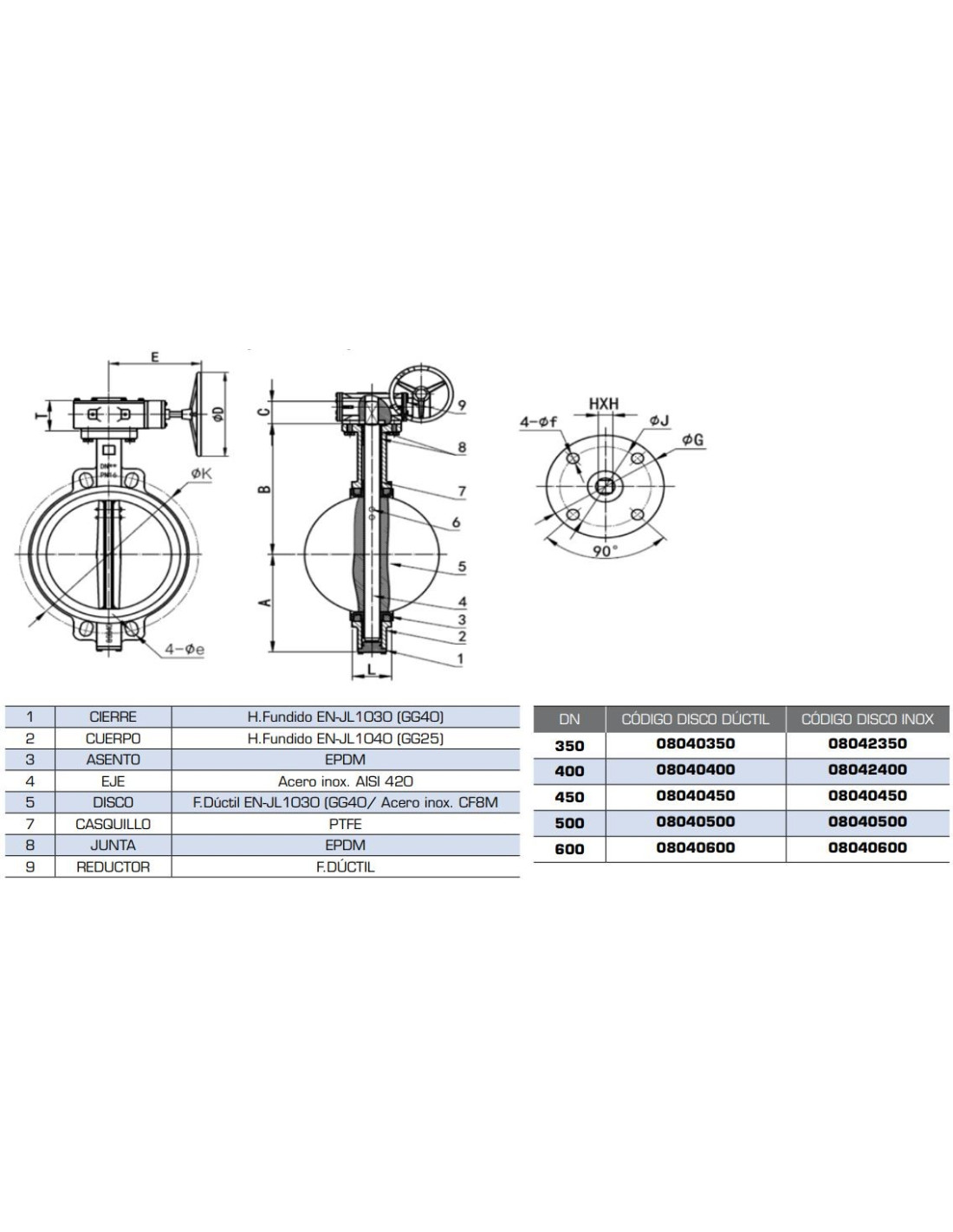

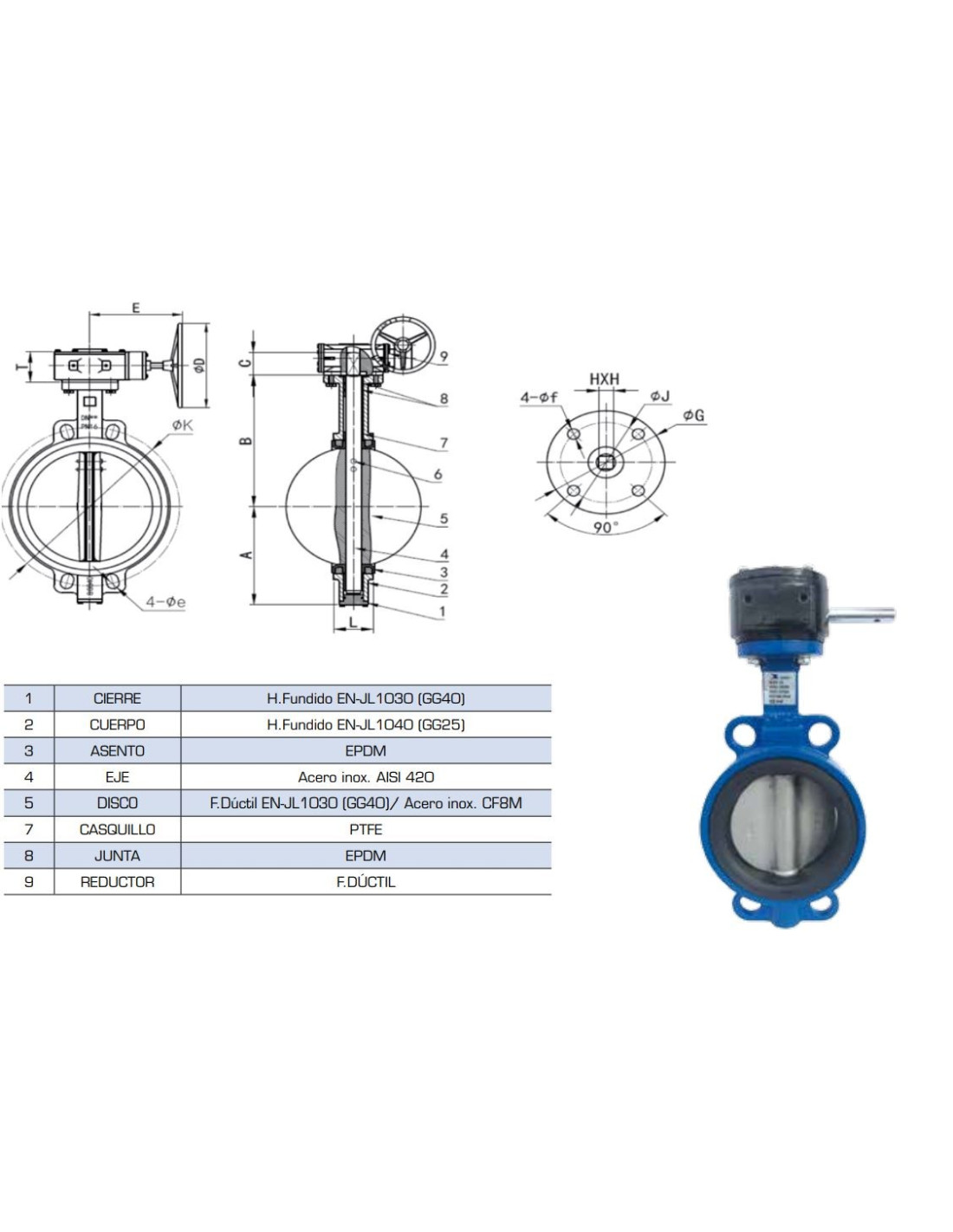

REVÊTEMENT ET MATÉRIAUX

• Corps : Epoxy d'une épaisseur de 250µ, RAL 5017 ou similaire.
• Disque : Fonte nodulaire (GG40) / Acier inoxydable. CF8M.

CONDITIONS / PRESSIONS DE TRAVAIL

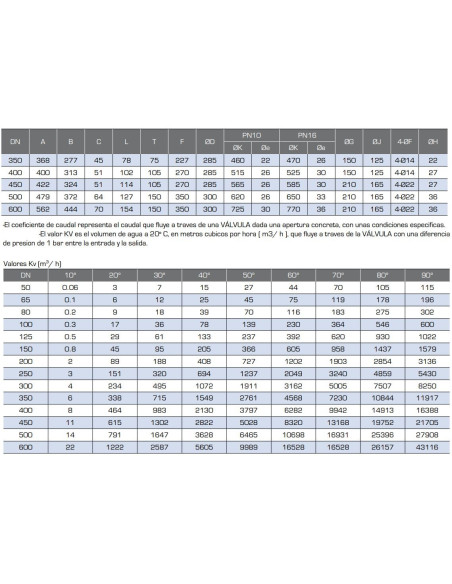

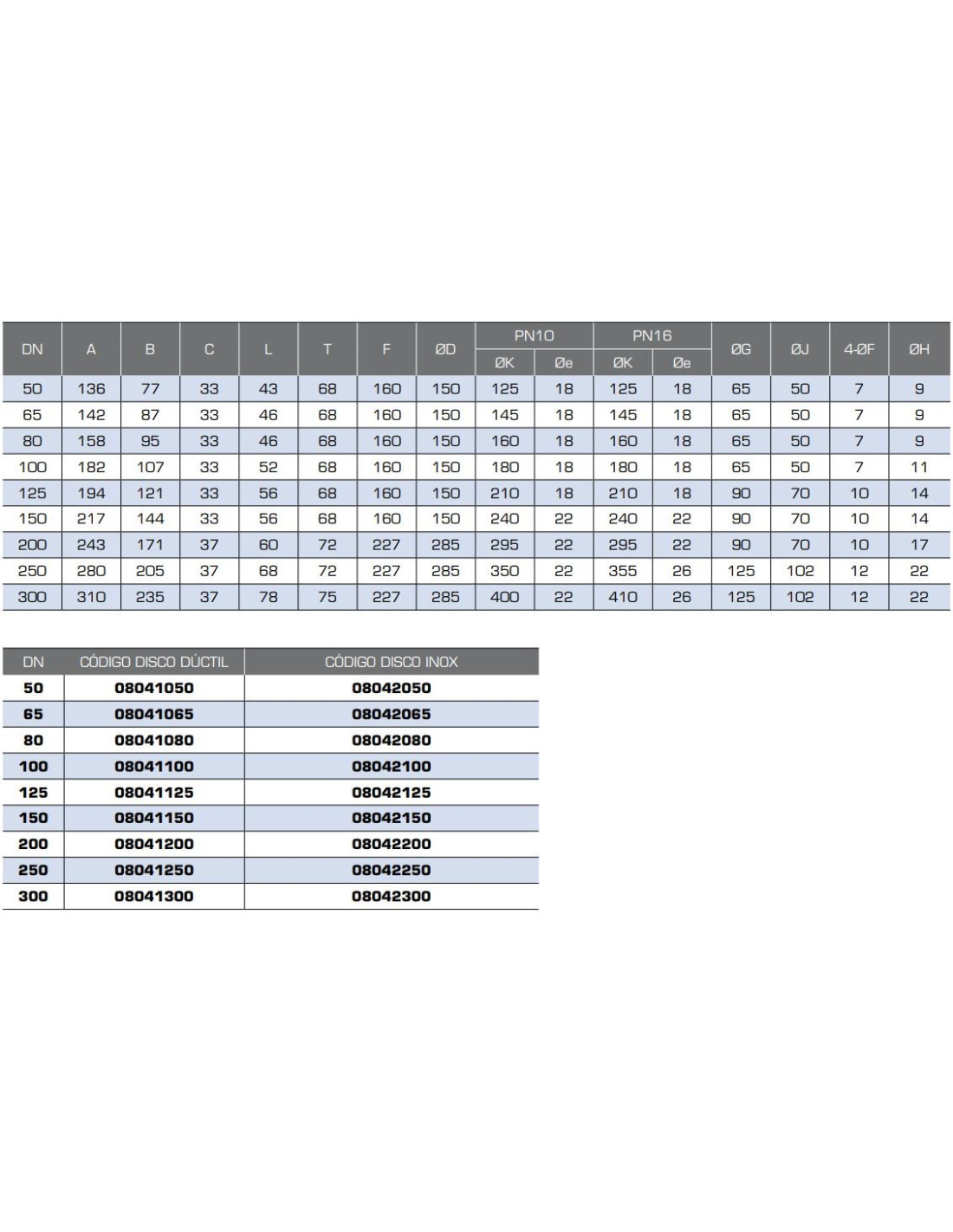

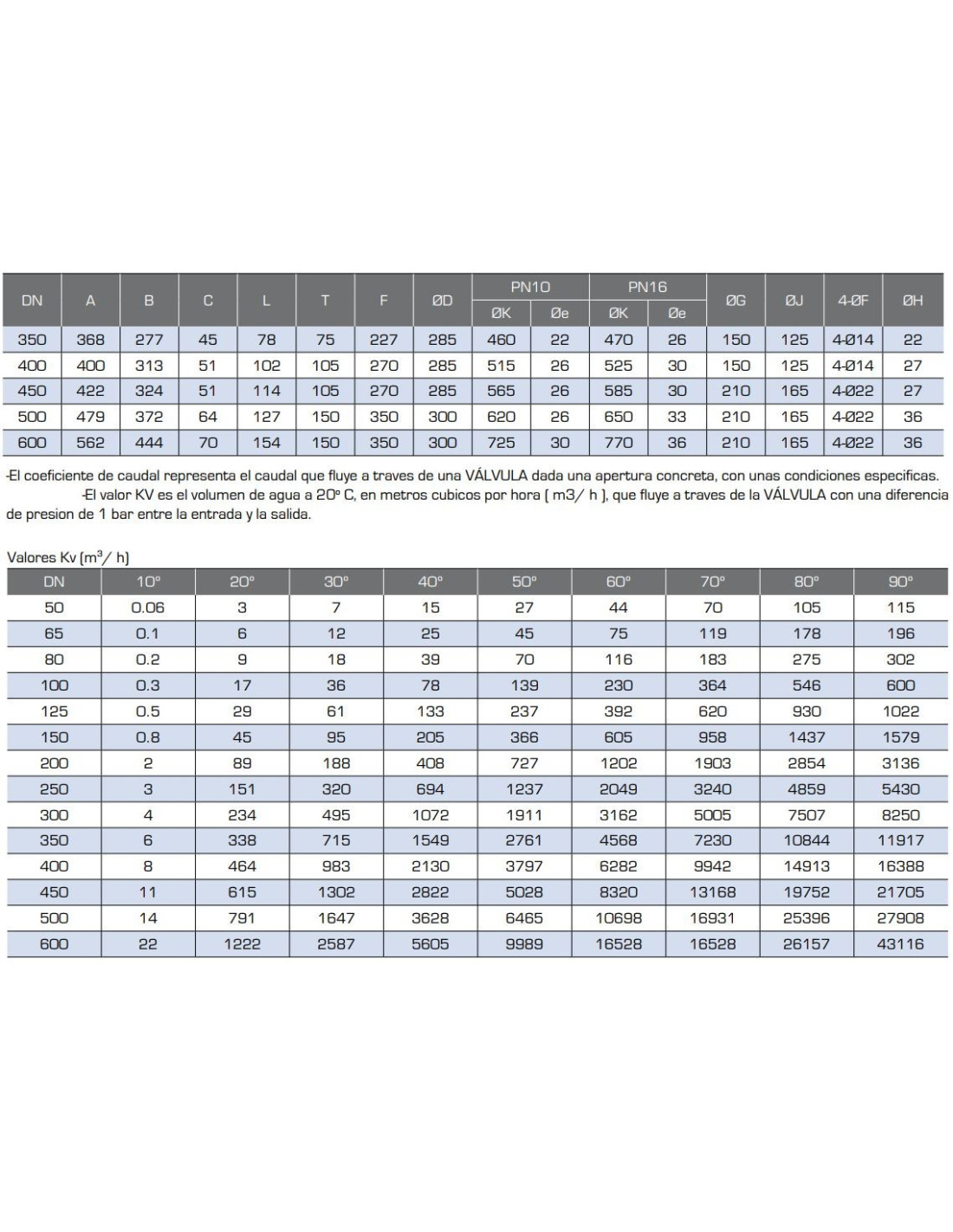

• DN 50 – DN 600 PN max. : 16 bars.
• Température de fonctionnement maximale -10 º/110 º.

NORMES ET TESTS

• Fabriqué conformément aux exigences de la directive européenne 2014/68/UE < équipements sous pression > : catégorie III module H.
• Tests de pression effectués et établis selon la norme EN 1266 -1.
