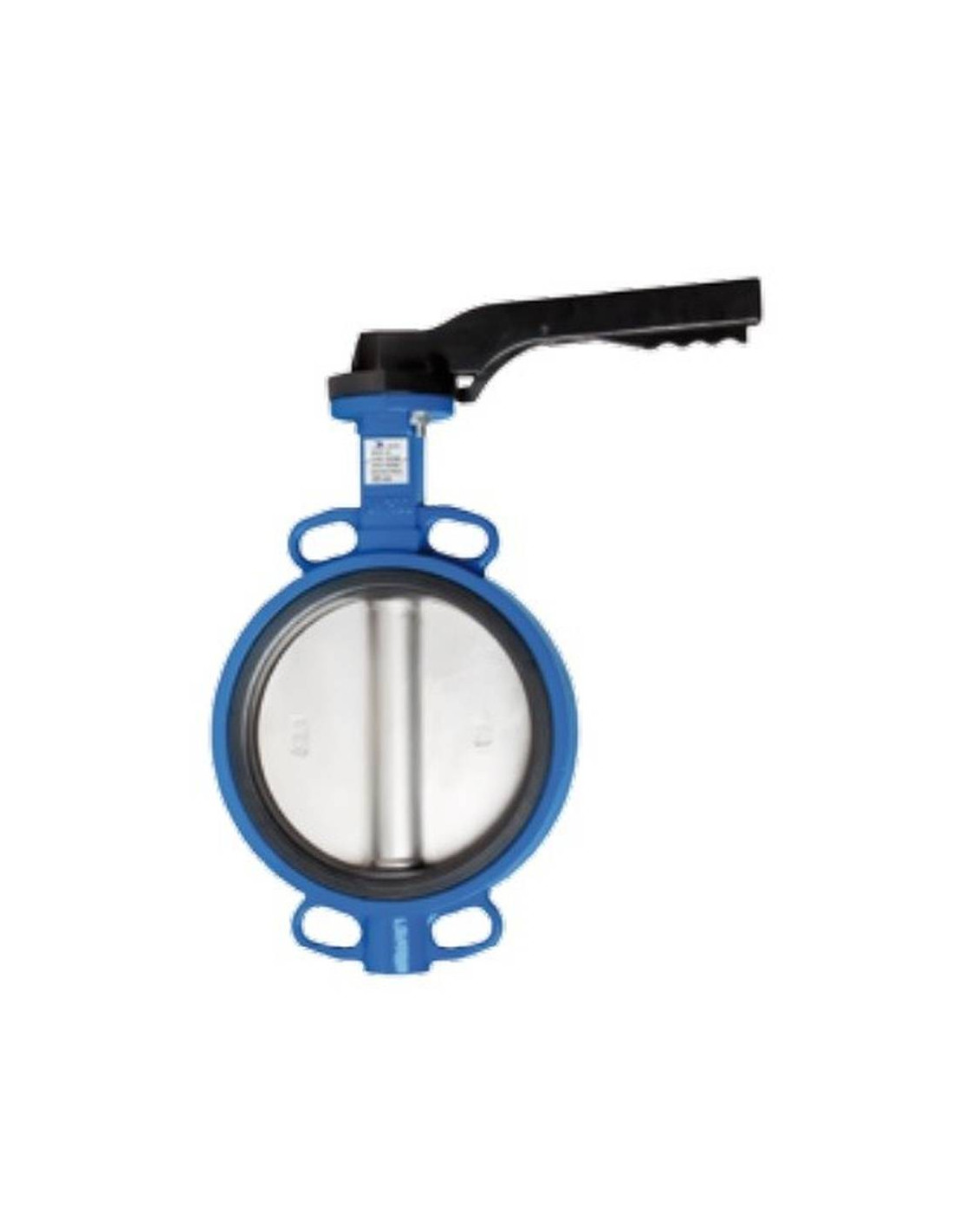

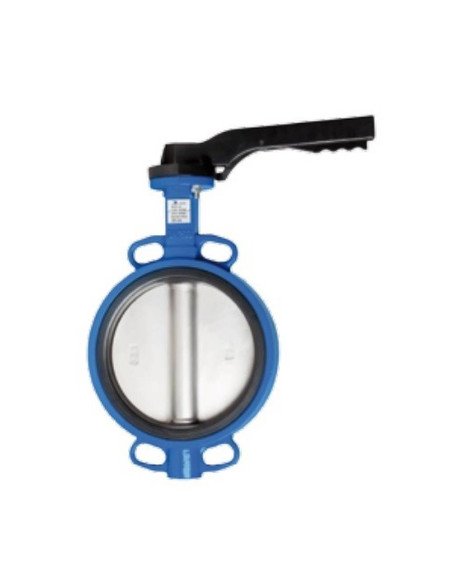

Vanne papillon à levier gaufré PN16 en fonte ductile (disque ductile)

Cette vanne papillon de type Wafer est dotée d'un mécanisme simple avec un levier qui facilite l'entretien.

Caractéristiques de la vanne papillon de type Wafer à levier PN16 en Fonte Ductile (Disque Ductile)
< br / >Il s'avère être une pièce simple, légère, facile à installer et très sûre.
La fonte ductile ajoute du fer à sa composition, ce qui profite à la résistance de la vanne.
Disque ductile et durable Résistant à la corrosion acier inoxydable.

APPLICATIONS

• Les vannes papillon Wafer sont des vannes quart de tour rotatives et bidirectionnelles.
• Ils sont principalement utilisés pour interrompre le flux et pour sa régulation.
• Conception simple, légère et compacte.

CARACTÉRISTIQUES GÉNÉRALES

• Conçu selon les normes EN 593 et ​​EN 12516.
• Montage dans les deux sens, EN 12266-1
• Longueur de montage selon EN 558-1 série 20.
• Disque usiné en périphérie offrant moins de résistance.
• Fermeture scellée.
• Il dispose de 3 joints toriques pour garantir un fonctionnement correct sous pression.

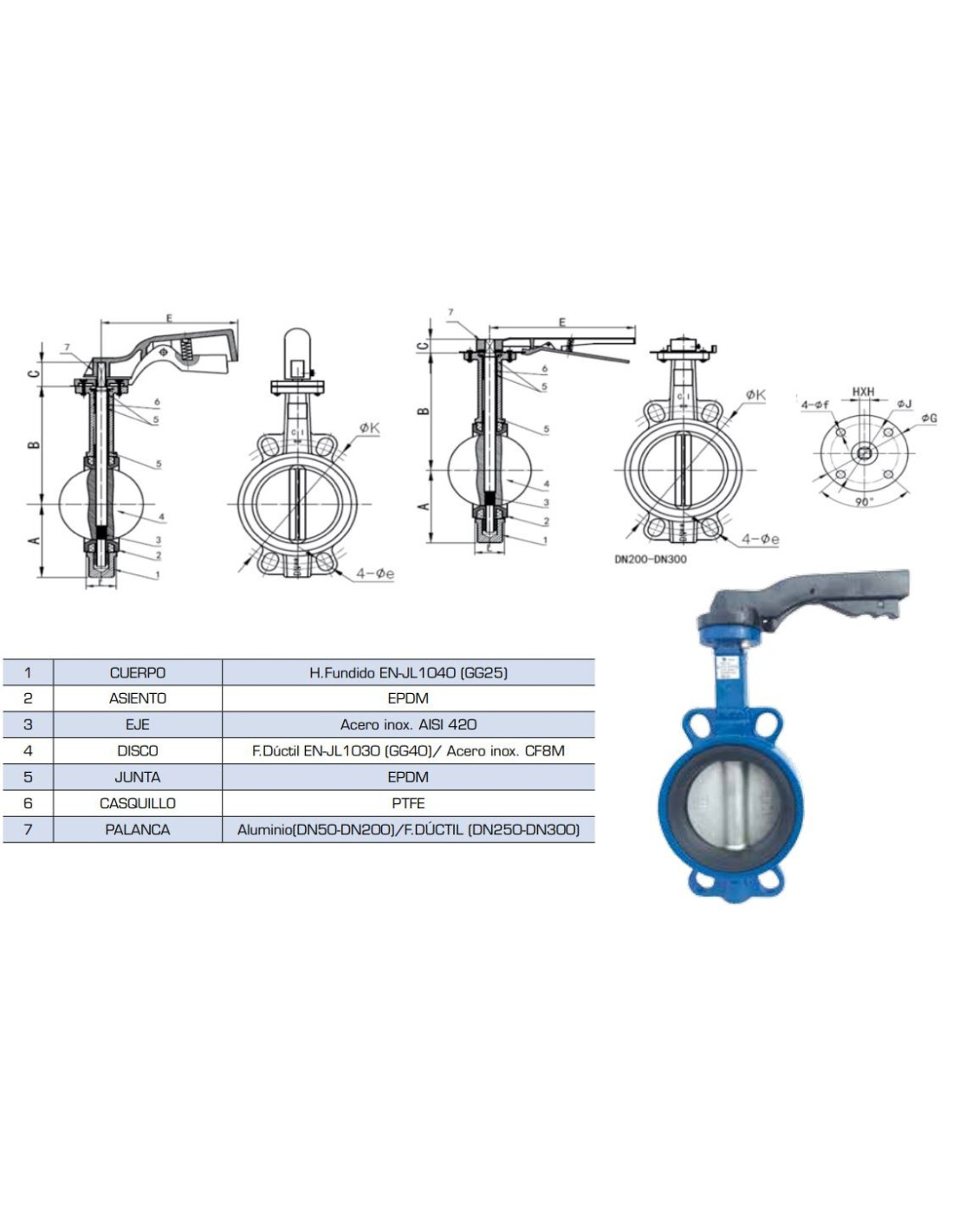

REVÊTEMENT ET MATÉRIAUX

• Corps : Epoxy d'une épaisseur de 250µ, RAL 5017 ou similaire.
• Disque : Fonte nodulaire (GG40) / Acier inoxydable. CF8M.

CONDITIONS / PRESSIONS DE TRAVAIL

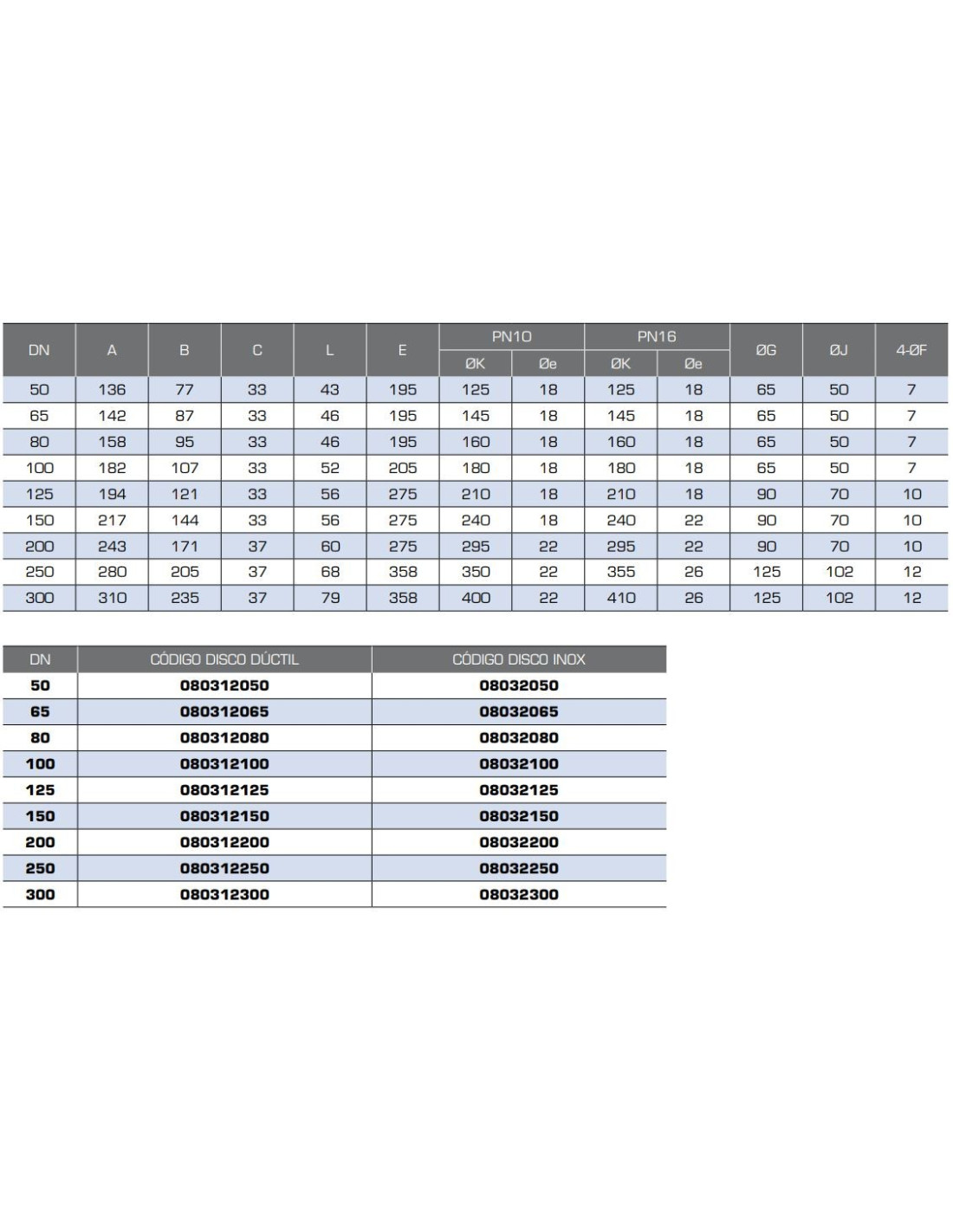

• DN 50 – DN 600 PN max. : 16 bars.
• Température de fonctionnement maximale -10 º/110 º.

NORMES ET TESTS

• Fabriqué conformément aux exigences de la directive européenne 2014/68/UE < équipements sous pression > : catégorie III module H.
• Tests de pression effectués et établis selon la norme EN 1266 -1.
