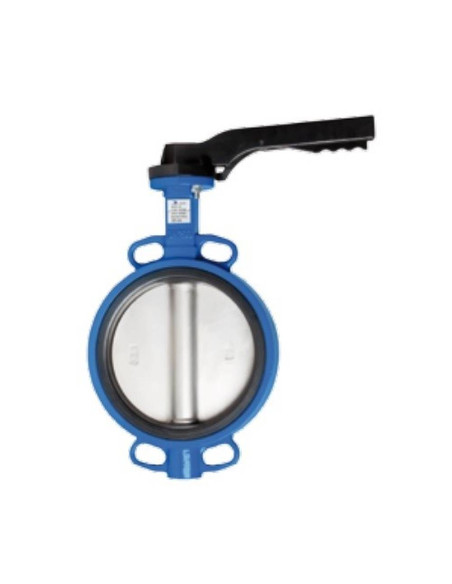

Válvula borboleta tipo alavanca wafer PN16 em ferro dúctil (disco dúctil)

Esta válvula borboleta tipo Wafer possui mecanismo simples com alavanca que facilita a manutenção.

Características da Válvula Borboleta Tipo Wafer Alavanca PN16 Ferro Fundido Dúctil (Disco Dúctil)
< br / >Acontece que é uma peça simples, leve, fácil de instalar e muito segura.
O ferro fundido dúctil acrescenta ferro à sua composição, o que beneficia a resistência da válvula.
Disco dúctil e durável Resistente à corrosão aço inoxidável.

APLICATIVOS

• As válvulas borboleta Wafer são válvulas rotativas bidirecionais de um quarto de volta.
• São utilizados principalmente para interromper o fluxo e para sua regulação.
• Design simples, leve e compacto.

CARACTERÍSTICAS GERAIS

• Projetado de acordo com EN 593,EN 12516.
• Montagem em ambas as direções, EN 12266-1
• Comprimento de montagem de acordo com EN 558-1 série 20.
• Disco usinado periféricamente proporcionando menor resistência.
• Fecho de vedação.
• Possui 3 O-rings para garantir o correto funcionamento sob pressão.

COBERTURA E MATERIAIS

• Corpo: Epóxi com espessura de 250µ, RAL 5017 ou similar.
• Disco: Ferro fundido nodular (GG40) / Aço inoxidável. CF8M.

CONDIÇÕES/PRESSÕES DE TRABALHO

• DN 50 – DN 600 PN máx.: 16 bar.
• Temperatura máxima de trabalho -10º./110º.

PADRÕES E TESTES

• Fabricado de acordo com os requisitos da diretiva europeia 2014/68/ UE < equipamento sob pressão >: categoria III módulo H.
• Testes de pressão realizados e estabelecidos de acordo com EN 1266 -1.
