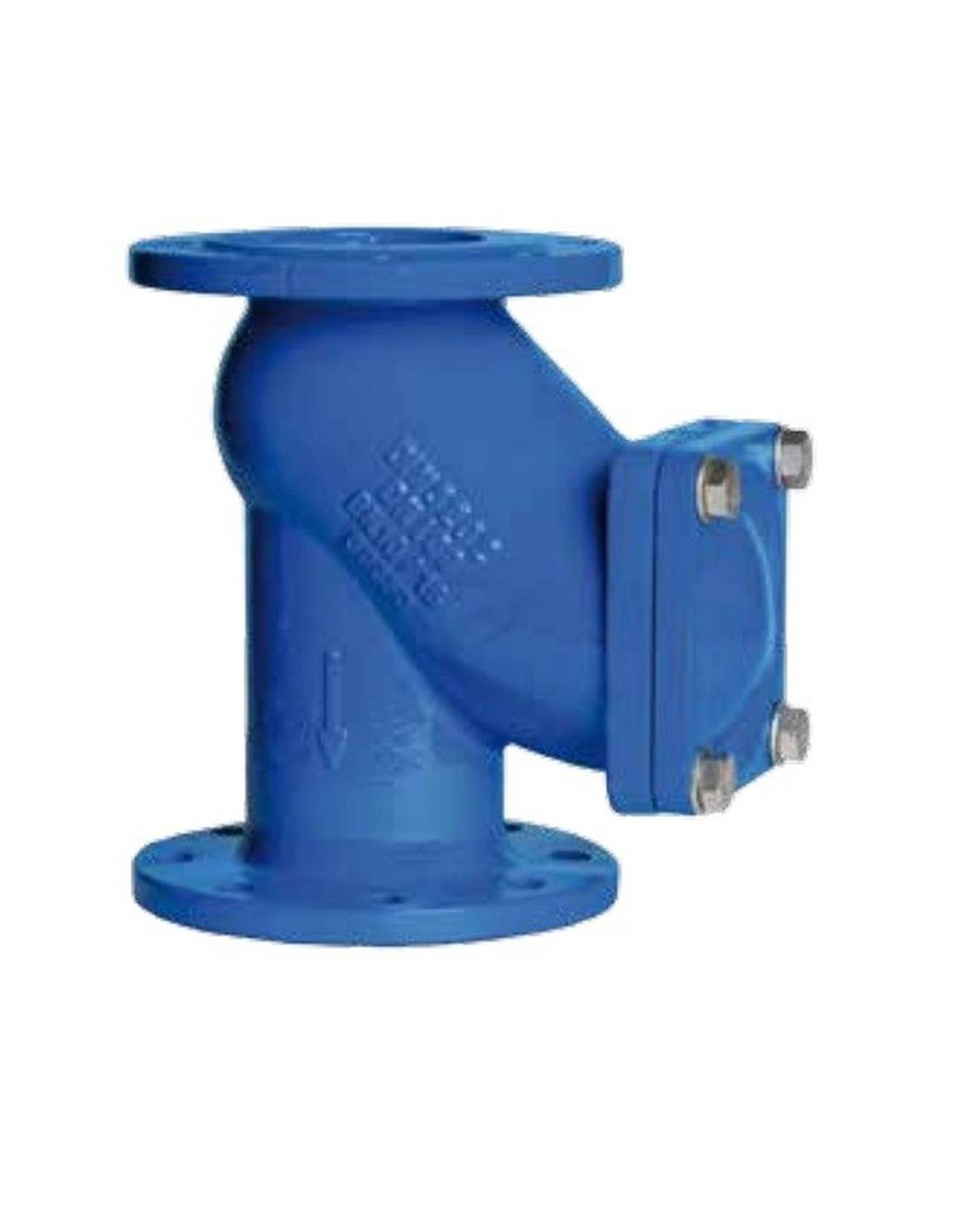

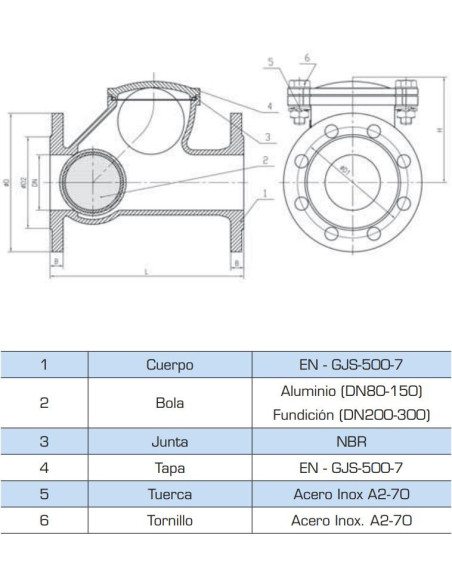

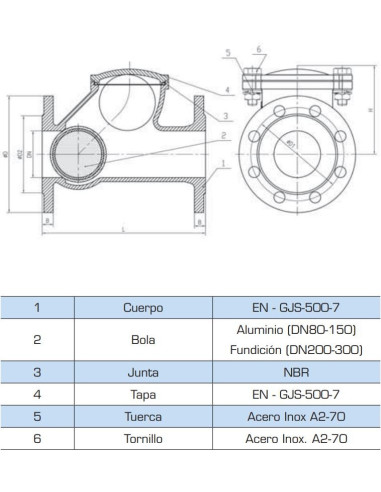

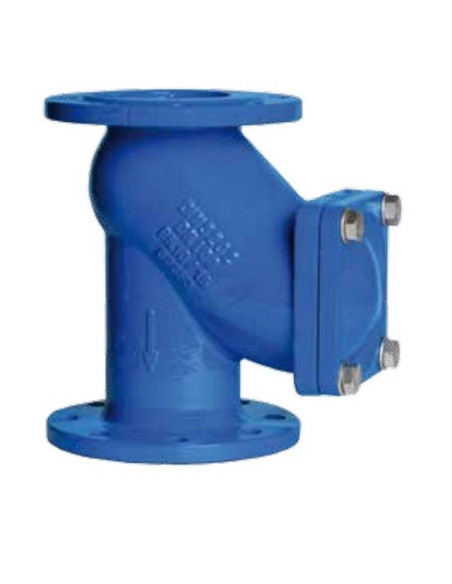

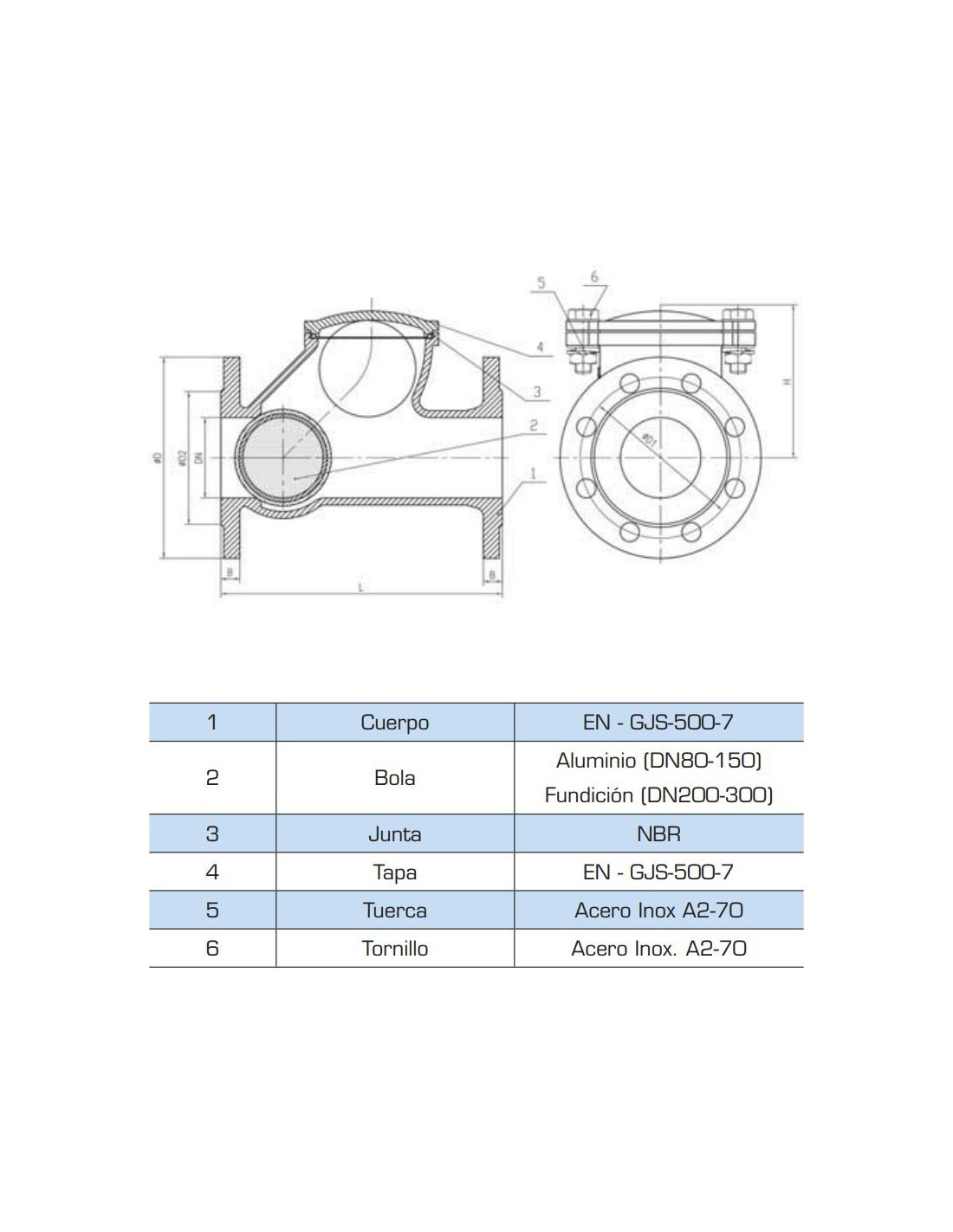

Clapet anti-retour à bille PN16 en fonte ductile

Caractéristiques du clapet anti-retour à bille

Sa conception garantit le passage total du fluide sans possibilité d'obstruction et avec de très faibles pertes de charge. Idéal pour les besoins de haute conduction et de basse pression.

Sans possibilité de pénétration de particules extérieures à l'intérieur de la pièce, étanchéité totale et fonctionnement en position verticale ou horizontale
Sans entretien.
Corps en fonte avec excellente nodularité et four -revêtement époxy cuit.

APPLICATIONS

• Utilisations générales : eaux usées, fluides stagnants, remontée d'eau. (épuration, traitement de l'eau, pompage...).

CARACTÉRISTIQUES GÉNÉRALES

• Conçu selon la norme EN 12334.
• Distance entre les faces selon (DIN 3202-F6) EN558.

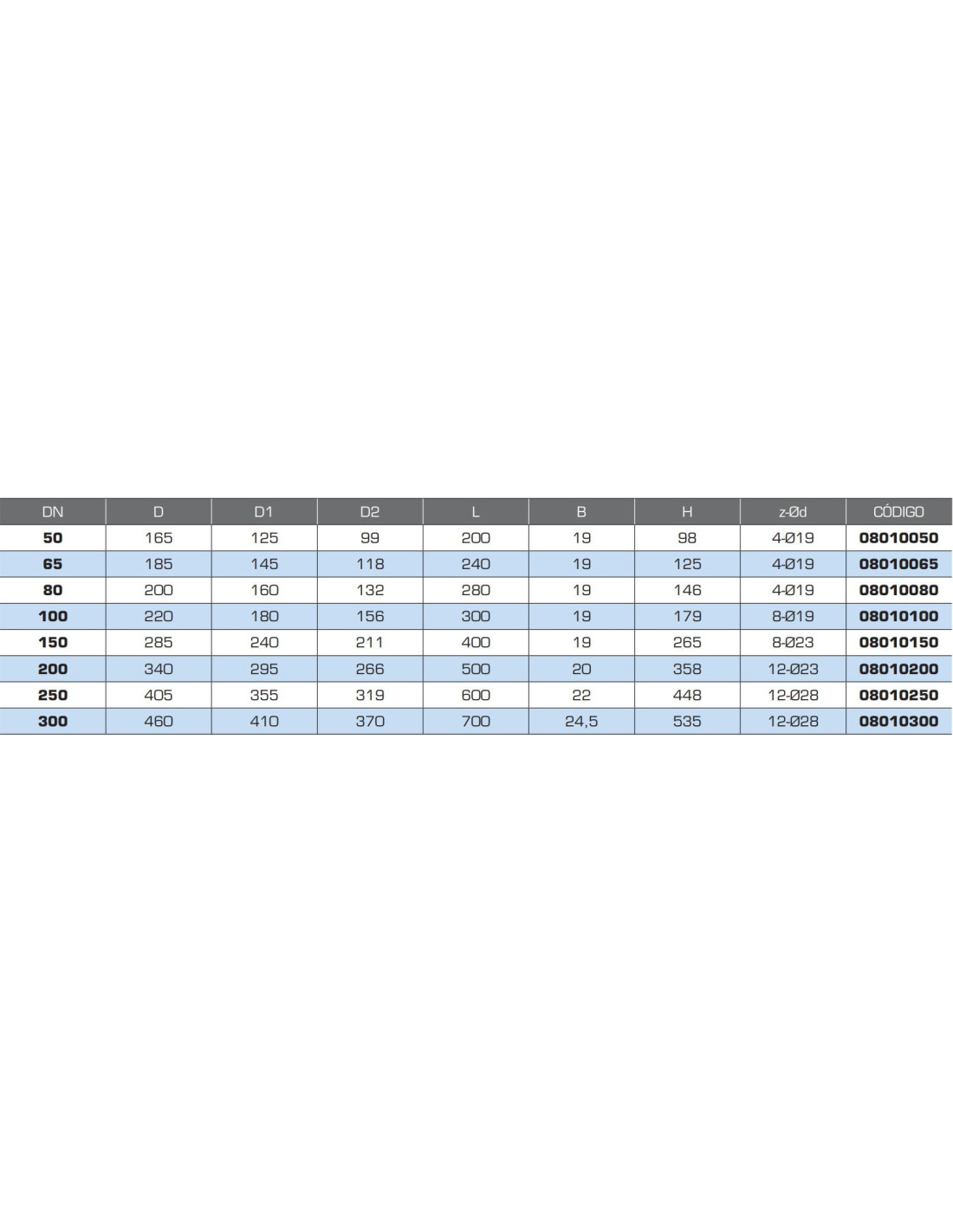

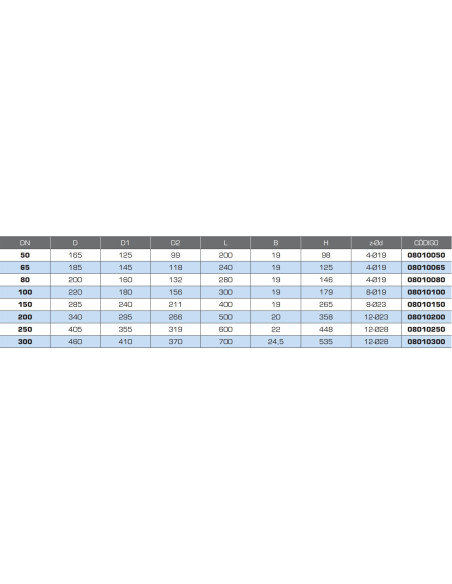

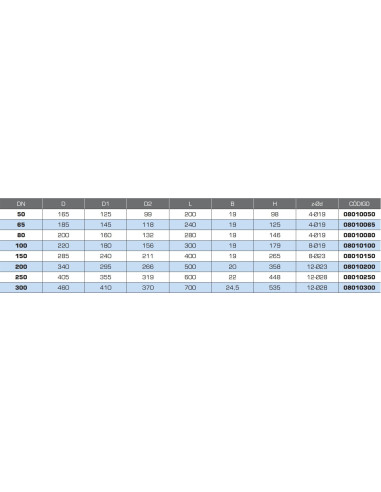

• Mesure du DN 80 au DN 300.
• Étanchéité et fonctionnement en position verticale ou horizontale.
• Faible perte de pression.
• Surface intérieure totalement lisse grâce au mouvement de la balle.
• Ballon autonettoyant.
• Siège mécanisé pour une plus grande étanchéité.
• Aucun risque de blocage de balle, passage droit.
• Retrait rapide et facile du couvercle.
• Le couvercle permet de déloger la balle.

COUVERTURE

• Corps : époxy cuit 250 µ, RAL 5017.

CONDITIONS DE TRAVAIL

• Température de fonctionnement maximale 70 ºC.
• Pression de service : PN 16 (DN 80 - DN 150). PN 10 (DN 200 - DN 300).

NORMES ET TESTS

• Fabriqué conformément aux exigences de la directive européenne 97/23/CE < Équipement sous pression> : catégorie III module H (DN 40 – 350 et DN 1” – 2”1/2).
• Tests effectués et établis selon la norme EN 12266-1.

CONNEXION

• Longueur de montage selon la série EN 558-1
• 48, DIN 3202/1 série F6.
• Assemblage des brides selon EN 1092-2 : (ISO 7005-2) PN 10/16.
