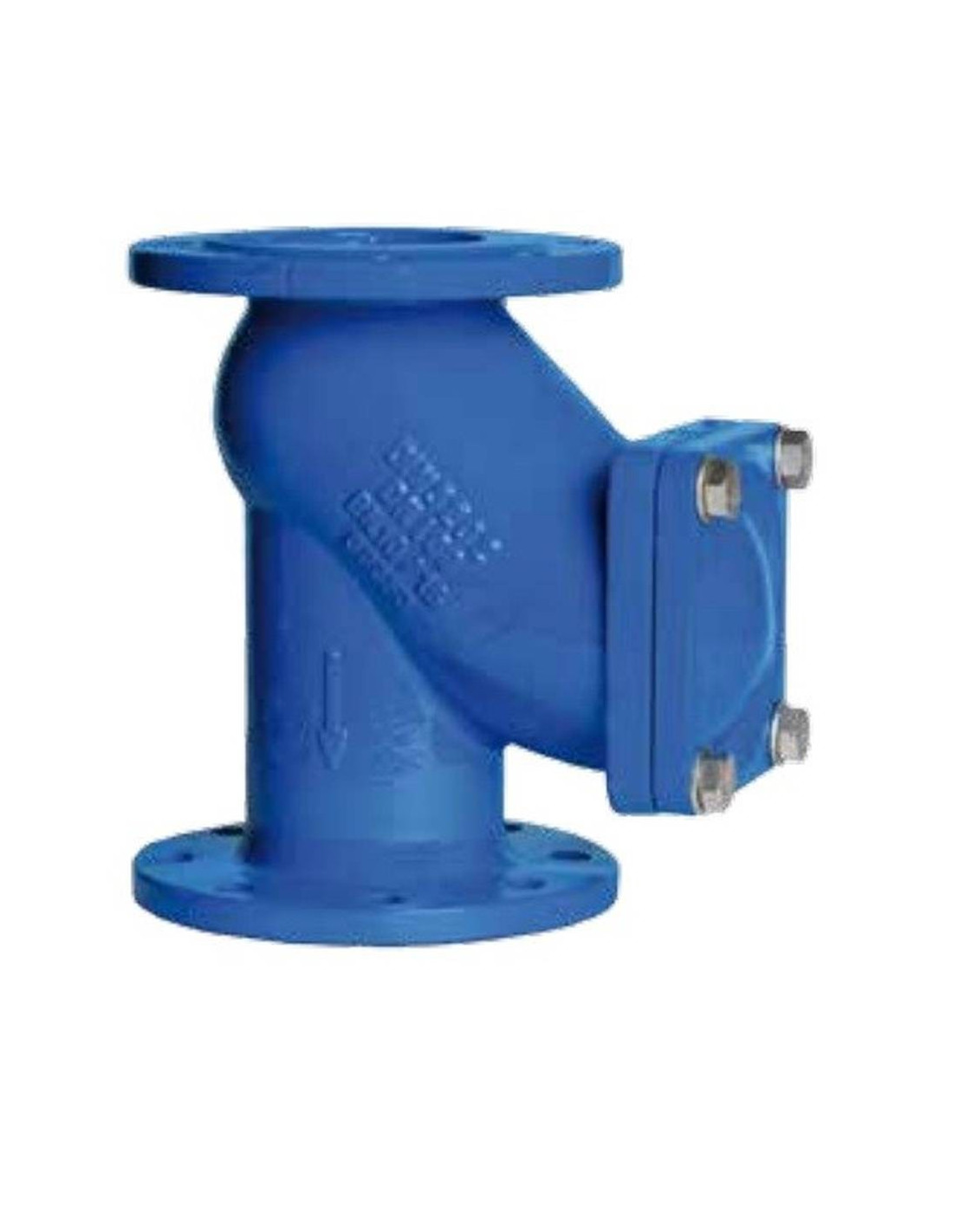

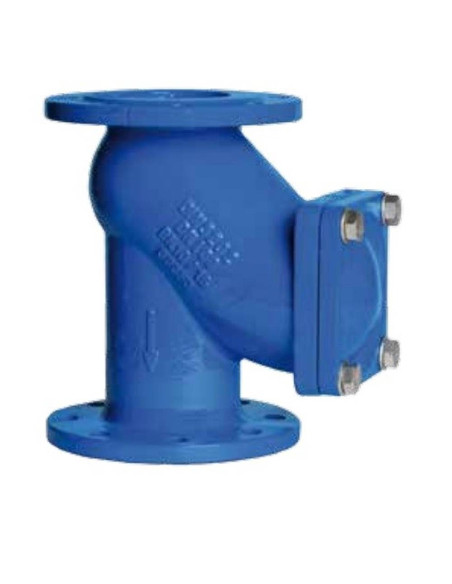

Válvula de retenção de esfera em ferro dúctil PN16

Recursos da válvula de retenção esférica

Seu design garante a passagem total do fluido sem possibilidade de obstrução e com baixíssimas perdas de pressão. Ideal para necessidades de alta condução e baixa pressão.

Sem possibilidade de penetração de partículas externas no interior da peça, total estanqueidade e funcionamento na posição vertical ou horizontal
Isento de manutenção.

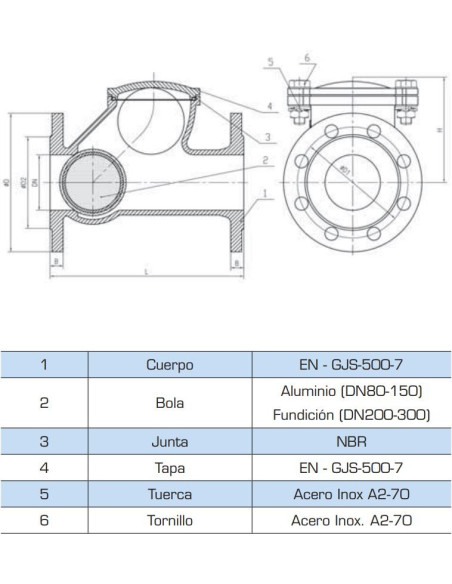

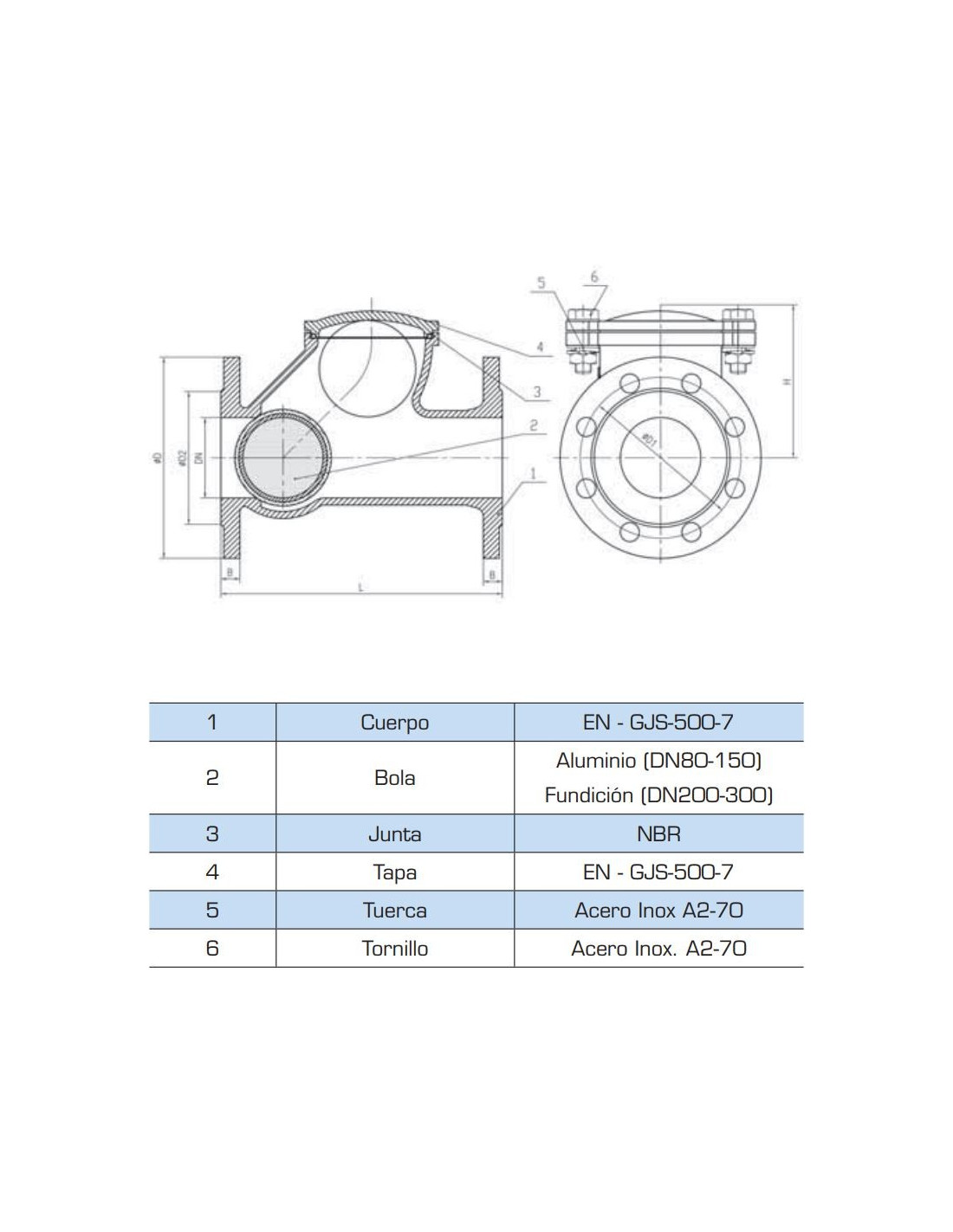

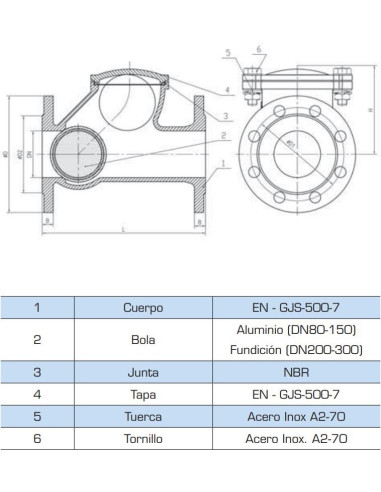

Corpo em ferro fundido com excelente nodularidade e forno -revestimento epóxi cozido.

APLICATIVOS

• Usos gerais: águas residuais, fluidos estagnados, elevação de água. (purificação, tratamento de água, bombeamento...).

CARACTERÍSTICAS GERAIS

• Projetado de acordo com EN 12334.
• Distância entre faces conforme (DIN 3202-F6) EN558.

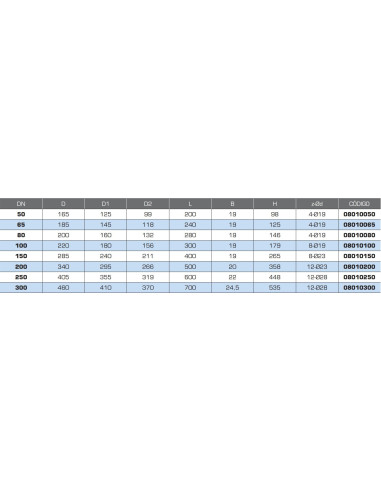

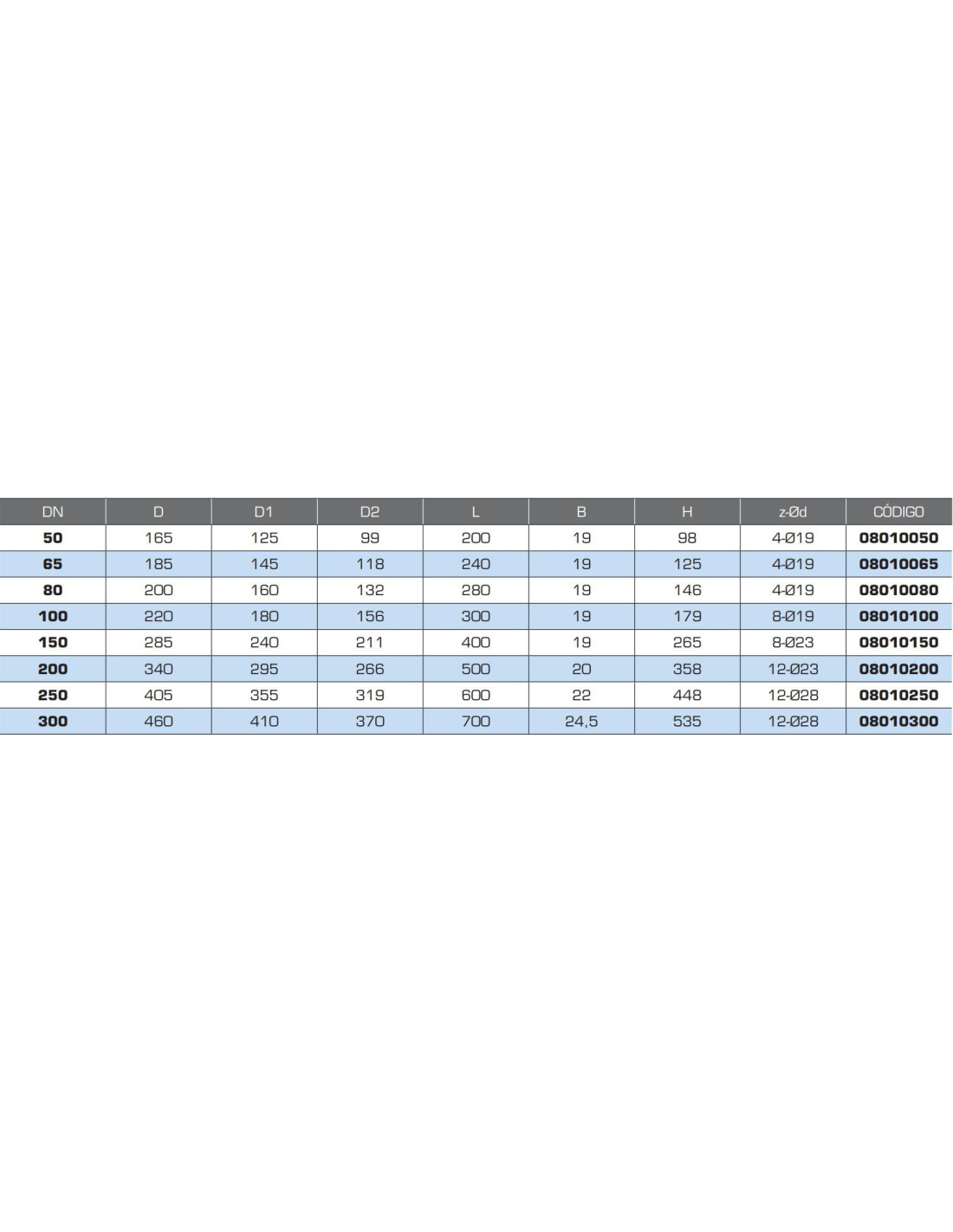

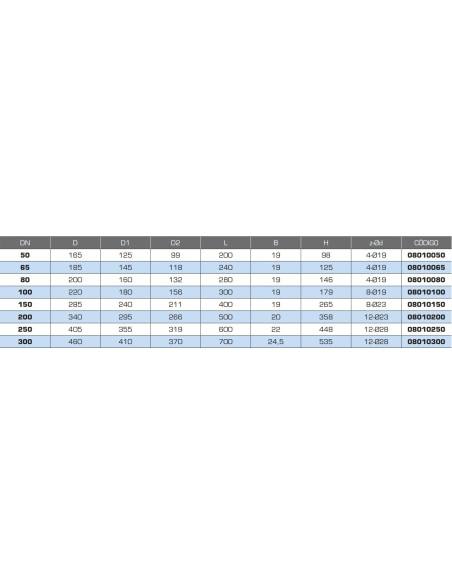

• Medição de DN 80 a DN 300.
• Estanqueidade e operação na posição vertical ou horizontal.
• Baixa perda de pressão.
• Superfície interior completamente lisa graças ao movimento da bola.
• Bola autolimpante.
• Assento mecanizado para maior estanqueidade.
• Sem risco de bloqueio de bola, passagem direta.
• Remoção rápida e fácil da tampa.
• A tampa permite que a bola seja desalojada.

COBERTURA

• Corpo: epóxi cozido 250 µ, RAL 5017.

CONDIÇÕES DE TRABALHO

• Temperatura máxima de trabalho 70 ºC.
• Pressão de trabalho: PN 16 (DN 80 - DN 150). PN 10 (DN 200 - DN 300).

PADRÕES E TESTES

• Fabricado de acordo com os requisitos da diretiva europeia 97/23/CE < Equipamento sob pressão>: categoria III módulo H (DN 40 – 350 e DN 1” – 2”1/2).
• Testes realizados e estabelecidos de acordo com EN 12266-1.

CONEXÃO

• Comprimento de montagem de acordo com a série EN 558-1
• 48, DIN 3202/1 série F6.
• Montagem de flanges conforme EN 1092- 2: (ISO 7005-2) PN 10/16.
