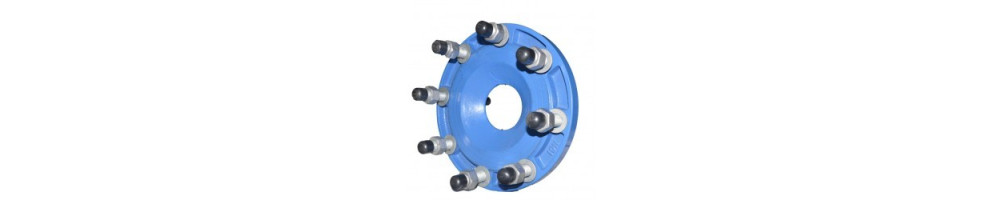

Adaptadores de brida universal para tuberías

Los adaptadores de brida universal permiten conectar el extremo liso de una tubería con una válvula, accesorio o equipo provisto de brida.

Su sistema de cierre admite diferentes diámetros exteriores dentro del rango definido para cada referencia. Esto facilita la conexión de tuberías fabricadas en fundición, acero, PVC, fibrocemento y otros materiales compatibles.

Se utilizan en redes de abastecimiento, riego, saneamiento, aguas regeneradas, estaciones de bombeo, instalaciones industriales y trabajos de reparación o ampliación de canalizaciones.

¿Cómo funciona un adaptador de brida universal?

Uno de los extremos del adaptador incorpora una brida para conectarse a otro componente embridado. El extremo universal se monta sobre la superficie exterior de la tubería mediante una junta elastomérica, un anillo de cierre y tornillería.

Al apretar los pernos de manera progresiva, el anillo desplaza y comprime la junta hacia el tubo. La goma se adapta a su diámetro exterior y crea el cierre alrededor de toda la circunferencia.

Amplio rango de adaptación

Los accesorios universales están diseñados para cubrir un intervalo de diámetros exteriores, permitiendo utilizar una misma referencia con tuberías de diferentes materiales o tolerancias dimensionales.

La gama puede ofrecer una tolerancia aproximada de 25 mm, aunque el intervalo real depende del diámetro nominal y del modelo seleccionado.

Materiales de tubería compatibles

La compatibilidad debe confirmarse en la documentación técnica de cada adaptador, pero estos accesorios pueden utilizarse habitualmente con tuberías de diferentes materiales.

En tuberías flexibles o susceptibles de deformación puede ser necesario utilizar casquillos interiores, sistemas de anclaje u otros componentes específicos.

Deflexión y compensación de desalineaciones

Determinados adaptadores universales permiten una desviación angular de hasta ±6°, según el modelo, el diámetro y las condiciones de montaje.

Esta capacidad facilita la conexión cuando las tuberías presentan una pequeña desalineación o cuando resulta difícil conseguir una posición completamente recta durante la instalación.

El accesorio también puede admitir determinados movimientos de expansión y contracción dentro de los límites indicados por el fabricante.

Protección frente a la corrosión

El cuerpo puede incorporar un revestimiento de polvo epoxi con un espesor mínimo de 250 μm, destinado a proteger la superficie interior y exterior frente a la corrosión.

La gama puede incluir pernos y tuercas de acero inoxidable para mejorar el comportamiento de la tornillería frente a la humedad y las condiciones habituales de las instalaciones enterradas.

Aplicaciones de los adaptadores universales

• Conexión de válvulas a extremos lisos de tubería.
• Transición entre tuberías y equipos embridados.
• Ampliación y modificación de redes existentes.
• Reparaciones en canalizaciones antiguas.
• Redes de abastecimiento de agua.
• Instalaciones de riego agrícola.
• Saneamiento y aguas regeneradas.
• Instalaciones industriales y obra civil.

Cómo elegir un adaptador de brida universal

• Diámetro exterior real: mide la tubería y confirma que se encuentre dentro del rango de cierre.
• Diámetro nominal de la brida: debe coincidir con la válvula o el equipo que se va a conectar.
• Presión nominal: selecciona una referencia adecuada a la presión máxima de la red.
• Taladrado de la brida: comprueba el número, diámetro y posición de los orificios.
• Material del tubo: verifica la compatibilidad y la necesidad de componentes adicionales.
• Fluido: confirma la aptitud de la junta y el revestimiento.
• Desviación angular: revisa el máximo admitido cuando exista desalineación.
• Condiciones de instalación: valora el terreno, las cargas, los movimientos y el espacio de montaje.

Montaje del adaptador universal

El procedimiento exacto dependerá del modelo, pero generalmente se siguen estos pasos:

1. Comprobar las medidas. Verifica el diámetro exterior del tubo, la brida y la presión nominal.
2. Preparar la tubería. Elimina suciedad, óxido, rebabas y revestimientos sueltos de la zona de cierre.
3. Colocar los componentes. Introduce el anillo y la junta sobre el extremo liso siguiendo el orden previsto.
4. Insertar el tubo. Respeta la profundidad mínima y el espacio de ajuste indicados.
5. Alinear la conexión. Presenta la brida frente a la válvula o el accesorio sin forzar la tubería.
6. Montar la unión embridada. Coloca la junta plana y la tornillería correspondiente.
7. Apretar progresivamente. Alterna los pernos del cierre universal para comprimir la junta de manera uniforme.
8. Comprobar la instalación. Presuriza de forma controlada y revisa la estanqueidad del conjunto.

El adaptador no siempre resiste esfuerzos de tracción

Una unión universal estándar puede realizar el cierre sin impedir el desplazamiento axial de la tubería. Cuando existan empujes hidráulicos, cambios de dirección o riesgo de movimiento, puede ser necesario incorporar anclajes, bloques de apoyo o un accesorio específicamente resistente a la tracción.

¿Necesitas un adaptador de brida universal?

Indícanos el diámetro exterior de la tubería, su material, la presión de trabajo y la brida que necesitas conectar. Te ayudaremos a localizar el rango y la referencia adecuados.
